PowerECU控制系统

PowerECU作为开放式电控开发平台,允许用户进行定制开发,并按照汽车和氢能行业批量生产标准制造。PowerECU产品可实现可靠、高效和快速的嵌入式控制开发,是从小批量到大批量生产应用的经济高效的解决方案。

FCPI为用户提供PowerECU产品作为现成的解决方案,也可以提供基于底层技术的优化解决方案。

PowerECU技术团队提供配套的基础软件、应用层软件以及硬件定制化方案以支持不同用户的嵌入式控制器使用。

PowerECU系列产品的设计、开发和制造完全可支持广泛的车辆电气化和氢电系统应用。这些包括但不限于通信和 I/O 网关、燃料电池系统控制、整车控制、电池管理、充电管理、制氢系统控制,以及其他通用系统控制。

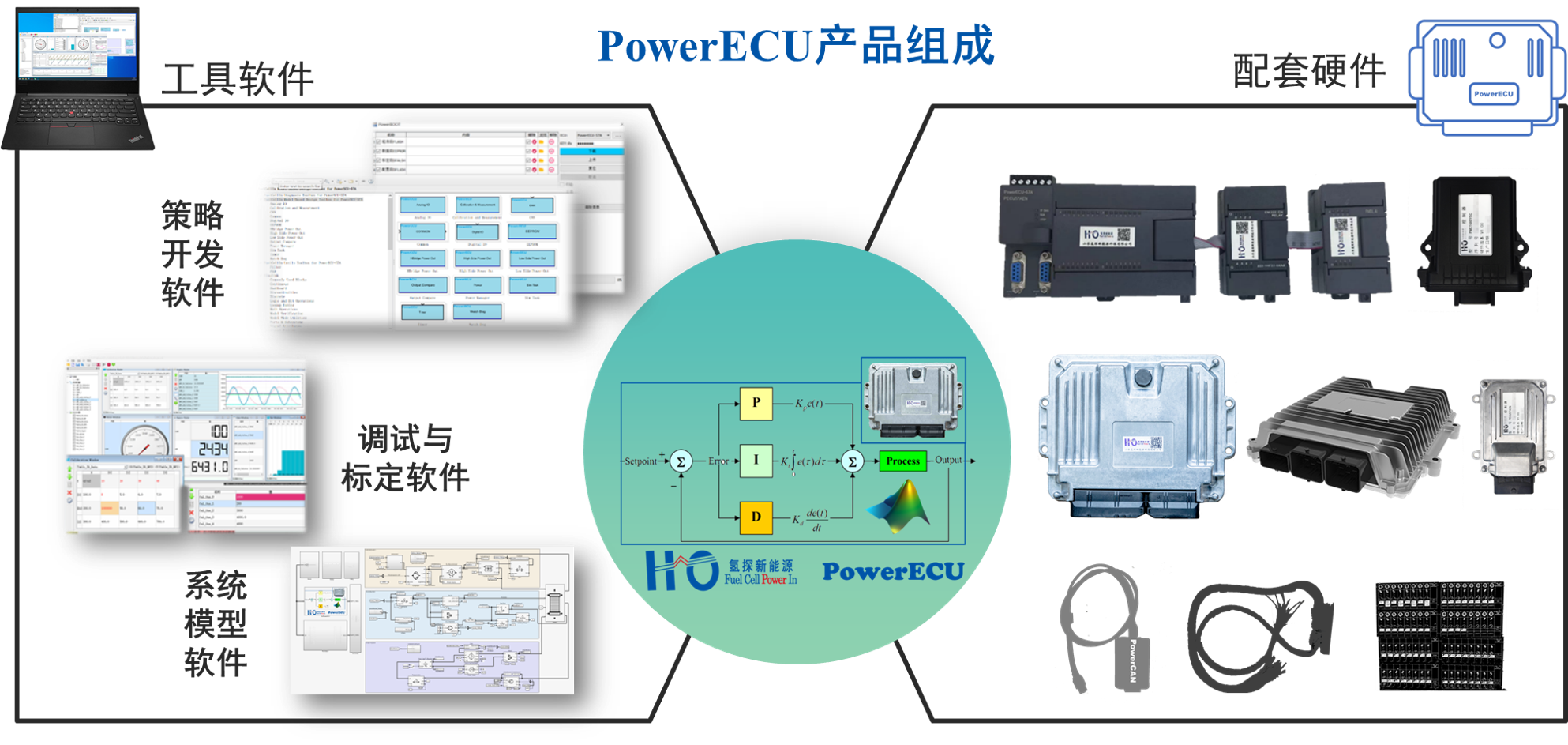

PowerECU产品组成

PowerECU开发平台优势

  • 更先进的代码生成

    • 基于MATLAB原始生态规范开发
    • 底层和应用一键代码生成和下载
    • 元子系统代码生成可读性强
    • 支持模型引用的协同开发编译
    • 支持代码集成和交叉编译
    • 底层代码持续的优化和升级
  • 严苛的测试标准

    • 执行IATF16949体系
    • ISO26262功能设计规范
    • 参考AutoSar软件架构
    • 严格执行ISO16750标准
    • 全部采用车规元器件
  • 丰富的硬件资源

    • 支持主流芯片选型;
    • 支持全国产化芯片方案;
    • 支持汽车、农机、工程机械等标准;
    • 支持30-154PIN硬件接口;
    • 可配置的IO硬件接口;
    • 支持不同个性化需求设计。
  • 标准协议规范

    • 可配置的UDS标准协议
    • 内置标准CCP协议
    • 支持智能农机通信协议
    • 支持CAN/Flexray、Ethernet
    • 支持OTA空中升级
  • 便捷易用的工具软件

    • 建模和离线调试无需软件许可
    • 所有Simulink模块参考例程
    • 命令行生成控制策略框架Demo
    • 现成可用的模块封装
    • 真正的一键代码下载功能
  • 灵活的软件许可和控制器管理

    • 工具软件支持订阅和永久授权模式
    • 可任意绑定和解绑,避免软件丢失
    • 支持控制器远程监测(配套TBOX)
    • 申请即可获取试用套装

适用于多行业的控制系统高效开发平台

PowerECU的产品适用于新能源汽车、商用车、摩托车、工程/农用机械、能源、电力等行业;

可用于通用化电动控制、整车控制、电摩控制、混合动力系统控制、底盘控制、燃料电池系统控制、电解制氢控制、能源管理等控制器产品配套及产品的研发。

  • 新能源汽车
  • 线控底盘
  • 商用及场内车辆
  • 工程及农用机械
  • 热电联产系统

PowerECU硬件平台

PowerECU的产品的主芯片提供恩智浦高性能平台、飞思卡尔高性价比平台、GD32全国产化平台等选择

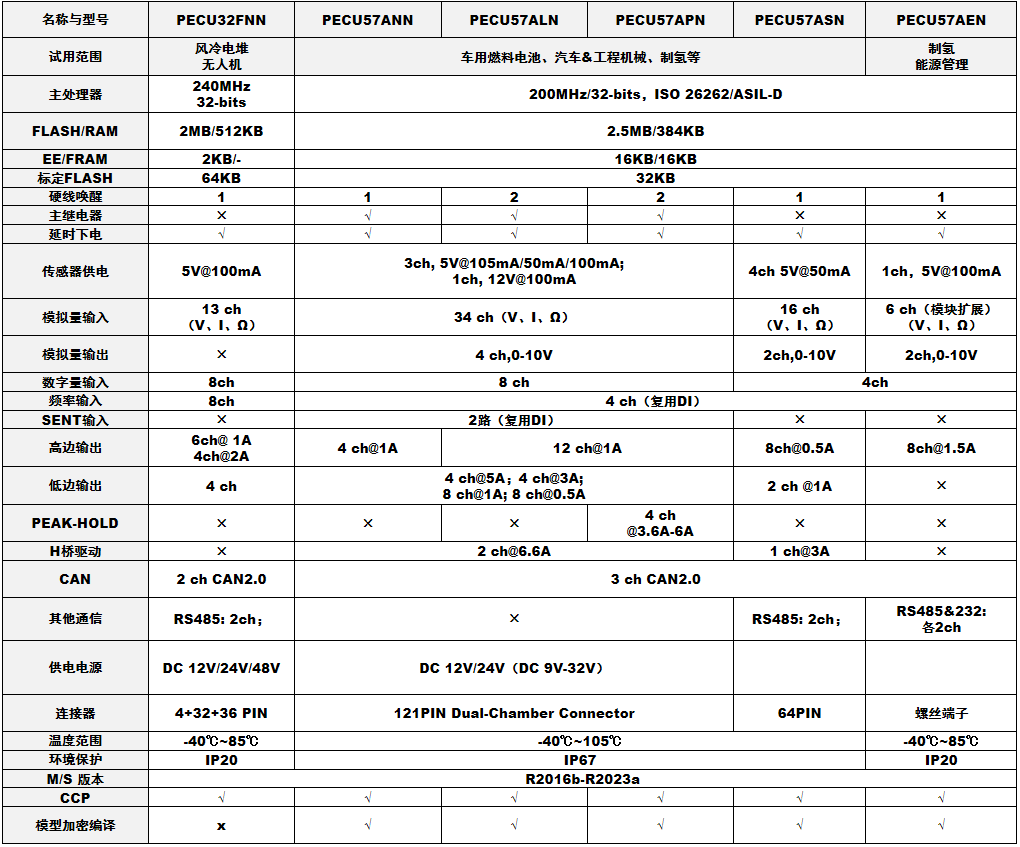

选型参数表

PowerECU选型表

PowerECU控制策略开发流程

PowerECU开发流程

PowerECU的自动代码生成软件

PowerECU采用基于模型(Model Based Design,MBD)的开发方式,允许用户使用Simulink快速实现控制系统的量产。不需任何传统C代码编程或集成的环节,可以直接利用MATLAB/Simulink建模,全自动生成代码,自动编译并下载到PowerECU硬件,极大简化了控制软件功能实现和测试过程。PowerECU_MBDToolbox包含了PowerECU控制器家族的所有实时接口。

    自动代码生成工具:
  • 基于AUTOSAR架构软件设计
  • 基于MATLAB原始态规范开发
  • 代码生成可靠性高,资源占用率低
  • 底层和应用一键代码生成和下载
  • 元子系统代码生成可读性强
  • 支持模型引用的协同开发编译
  • 底层代码持续的优化与升级

PowerBOOT刷写软件

Bootloader汽车电控单元的引导程序,用于验证应用程序合法性和下载二进制文件。PowerECU采用了引导加载程序的设计,单片机引导加载程序首先将二进制文件加载到电控单元的临时储存空间,经过校验后,将文件刷写到控制器中,当遇到中断退出后,单片机将会重新调用引导加载程序。PowerECU提供多种ECU模式:引导模式、重新编程模式、出厂模式和应用模式。

    PowerBOOT下载工具:
  • 是基于 CCP 协议的 ECU 刷写工具
  • 可支持多个芯片平台
  • 支持CAN以及Flexray等接口
  • ECU 应用程序、数据、配置文件可单独刷写
  • 支持Stay-In-Boot 功能
  • 支持安全访问算法机制
  • 违规操作而不死机的刷写过程

PowerCAL数据观测和标定软件

PowerCAL是一套基于CCP(CAN Calibration Protocal)协议的通用标定及在线监控工具软件,用于控制系统的校准、测量、标定和数据采集。作为通用的软件,PowerCAL软件支持与满足CCP协议的ECU进行交互,通过通信链路对ECU 的存储单元进行安全的读写操作,同时可加载ECU的软件信息。 PowerCAL软件可进行测试过程中的本地化数据记录

    PowerCAL标定软件:
  • 基于国际通用的CCP&XCP协议
  • 支持主流快速原型控制器
  • 界面配置全面丰富,监控窗口形式多样
  • 支持在线实时数据标定,兼容多维变量标定
  • 支持多A2L自动合并导入
  • 支持长时间大数据量的本地化录制
  • 操作方式更加人性化
